↓ 기존 배선 유지

↓ 레버에서 뺀 5핀 소켓에 연결

↓ 스위치마다 2개씩 연결

기존 5핀 케이블도 함께 필요합니다

이 상품은 기존 레버용 5핀 케이블 끝에 이어 붙이는 변환 부품입니다. 조이스틱 안에 맞는 5핀 케이블이 없거나 기판에 직접 납땜된 구조라면, 이 상품 하나만으로 연결되지 않을 수 있습니다.

1. 현재 조이스틱에 맞는 5핀 소켓이 있나요?

기존 레버에서 케이블이 분리가 되는지, 5핀 타입인지 확인해 주세요.

2. 새 레버는 개별 스위치에 선을 꽂는 방식인가요?

스위치 4개에 방향 신호와 공통선(GND)을 각각 연결하는 방식인지 확인하세요. 스위치 쪽은 약 4.8mm(.187인치) 계열의 끼움식 단자 규격을 확인해 주세요.

2.8mm(.110인치) 버튼 단자에는 단자 크기가 맞지 않아 헐거울 수 있습니다.

3. 레버가 케이스 안에 들어가나요?

레버의 장착 나사 위치·브라켓, 상판 구멍과 목 부분, 내부 높이, 바닥판 간섭을 확인해 주세요. 케이블 연결이 가능해도 레버 높이나 장착 규격이 맞지 않으면 별도 부품이나 가공이 필요할 수 있습니다.

권바·호리·레이저·매드캣츠 등은 모델별로 확인

이들 브랜드의 5핀 레버 배선을 사용하는 주요 모델입니다.

같은 브랜드라도 기판·배선·케이스 구조와 기존 개조 상태가 다를 수 있습니다.

내부 구조를 몰라도 문의할 수 있습니다

① 조이스틱 정확한 모델명 ② 교체하려는 레버 모델명을 먼저 알려주세요. 확인 가능한 경우 ③ 기존 레버의 연결부 사진 ④ 내부 전체 사진도 함께 보내주시면 판단에 도움이 됩니다. 모델명을 모르면 본체 라벨이나 구매내역으로 먼저 확인해 주세요.

스위치 하나에 ‘방향 신호 1개 + 공통선 1개’

스위치 모두 같은 방식으로 연결합니다. 공통선은 스위치 사이를 이어 주는 연속된 선입니다. 이 케이블의 검정색으로 이어진 선이 공통선에 해당하지만, 기존 조이스틱 종류에 따라 색상은 절대적인 기준은 아닙니다.

1. 기존 연결 배선을 확인하세요

조이스틱 내부를 열기 전 해당 모델의 분해 안내를 확인하고, 기존 5핀 커넥터 방향과 배선을 사진으로 남겨 주세요.

2. 기존 5핀 소켓을 변환 케이블에 연결하세요

기존 레버에서 5핀 소켓을 분리한 뒤, 이 상품의 뾰족한 5핀 쪽에 연결하세요. 다섯 핀이 모두 맞물려야 합니다. 한 칸 어긋나게 끼우거나 맞지 않는 방향으로 억지로 밀지 마세요.
공통선(GND) 위치가 서로 맞는지 확인하고, 기존 배선이 모두 같은 색이거나 배열을 모르면 모델별 자료 또는 아이에스티몰에 확인해 주세요.

3. 스위치마다 공통선 1개와 신호선 1개를 연결하세요

공통선 4개를 각 스위치의 COM에 하나씩 연결하고, 방향 신호선 4개를 각 스위치의 NO에 하나씩 연결하세요. 아직 선별 방향을 모르면 신호선을 하나씩 나누어 연결한 뒤 다음 단계의 테스트로 확인할 수 있습니다. 단자 몸체를 잡고 평행하게 끝까지 끼워 주세요.

4. 선을 정리한 뒤 방향을 테스트하세요

빠진 단자가 없는지, 금속 단자끼리 또는 기판에 닿지 않는지, 선이 레버 움직임에 걸리지 않는지 확인하세요. 공구를 치우고 조이스틱을 안정적으로 놓은 뒤 PC에 연결해 테스트하세요.

준비물은 조이스틱 구조에 따라 다릅니다

케이블은 끼워서 연결하고 개선형 단자는 손으로 분리할 수 있습니다. 다만 케이스를 열거나 레버 고정 나사를 풀기 위한 드라이버는 별도로 필요할 수 있습니다.

스위치가 보이는 위치만 보고 정하지 마세요

일반적인 레버는 손잡이를 기울인 쪽의 반대편 스위치가 눌리는 구조입니다. 조이스틱을 뒤집으면 좌우 기준도 헷갈리기 쉽습니다. 본체를 실제 플레이 방향으로 놓았을 때 손잡이를 위·아래·왼쪽·오른쪽으로 움직여 실제로 눌리는 스위치를 기준으로 맞추세요.

Windows에서 확인하기

① Windows 키 + R
② joy.cpl 입력 → 확인
③ 사용 중인 조이스틱 선택 → 속성 → 테스트
④ 손잡이를 한 방향씩 움직이며 화면에 표시되는 입력을 확인하세요.

D-Pad 모드는 ‘시야 조정 단추/POV’, LS·RS 모드는 축 항목에 표시될 수 있습니다. 게임 연습 모드의 입력 표시로도 확인할 수 있습니다.

예시 · 위와 아래가 반대로 나올 때

손잡이 ↑ → 화면 ↓
손잡이 ↓ → 화면 ↑

USB를 뺀 다음,
위·아래 동작을 담당하는 두 스위치의
방향 신호선(일반적으로 색깔선)만 서로 교환하세요.
공통선(GND)은 그대로 둡니다.

네 방향이 모두 뒤섞여 있다면

테스트에서 확인한 결과대로 신호선에 위·아래·왼쪽·오른쪽을 표시한 뒤 USB를 빼 주세요. ‘위’를 표시했던 신호선은 손잡이를 위로 밀 때 눌리는 스위치로 옮기고, 나머지 세 방향도 같은 방식으로 옮겨 주세요. 선 색상보다 기록한 입력 결과를 기준으로 연결합니다.

다시 연결한 뒤 8방향과 중립까지 확인

위·아래·왼쪽·오른쪽이 맞으면 대각선 네 방향도 확인하세요. 대각선은 인접한 두 스위치가 함께 작동해 만들어집니다. 마지막으로 손을 놓았을 때 입력이 없는 중립 상태로 돌아오는지 확인하고 케이스를 닫아 주세요.

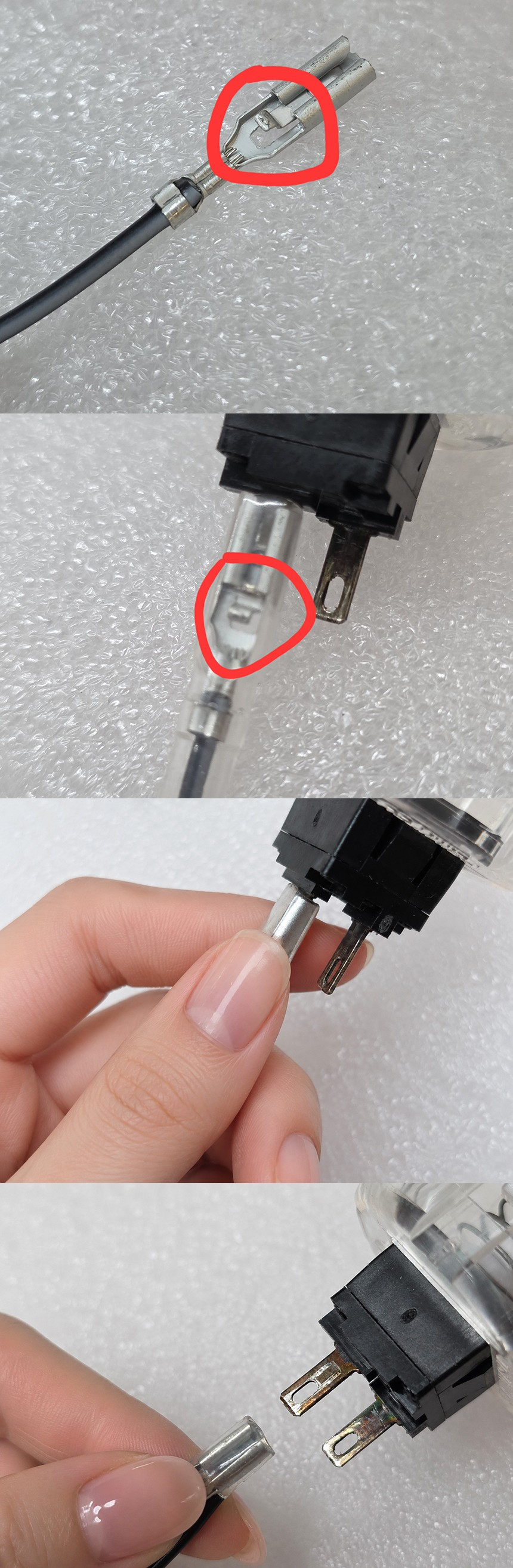

빨간 원 = 눌러서 해제하는 돌기 부분

1. 케이블 단자를 스위치에서 빼세요

스위치에 꽂은 상태로 누르지 말고, 케이블 쪽 단자를 분리한 뒤 작업해 주세요.

2. 케이블 쪽 단자 입구 안쪽을 조금씩 공구로 오므리세요

롱노우즈 등의 공구로 스위치의 핀이 들어가는 케이블 쪽 금속 접촉부를 살짝 오므려 주세요. 한 번에 강하게 누르지 말고 조금 조정한 뒤 다시 끼워 체결감을 확인하세요.

3. 헐거움이 줄었는지 확인하세요

약간 벌어진 경우 체결력을 어느 정도 회복할 수 있습니다. 너무 좁혀서 들어가지 않게 만들거나, 해제 돌기·전선 압착부를 찌그러뜨리지 마세요. 변형·균열·단선이 있거나 계속 쉽게 빠진다면 교체가 필요합니다.

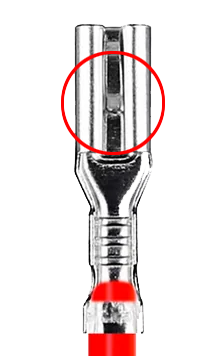

헐거울때 조정하는 곳을 확인해 주세요

케이블의 은색 금속 단자의 입구 안쪽
(*입구쪽을 오므리면 케이블이 잘 들어가지 않습니다)

Q. 버튼은 되는데 레버는 전혀 반응이 없어요.

기존 레버용 케이블이 기판에서 빠지지 않았는지, 5핀 커넥터의 방향·핀 정렬·GND 위치가 맞는지 확인하세요.
레버의 헤드(Actuator)가 뒤집혀서 연결되어 있는 경우에도 입력이 되지 않을 수 있으니 전체적인 조립 상황을 점검해 주세요.

Q. 한 방향만 입력됩니다. (주로 위 방향)

5핀 체결 부분이 뒤집혀서 연결된 경우 한쪽 방향만 입력이 됩니다.

5핀 연결 부분을 180도 위아래 뒤집어서 연결해 보시기 바랍니다.

Q. 일부 또는 각 방향이 반응은 있는데 뒤죽박죽으로 움직여요.

공통선(GND)는 그대로 놔두고 색깔이 있는 선만 각 방향에 맞게 다시 재연결이 필요합니다.
각 스위치를 눌렀을때 어떤 방향이 움직이는지 메모하신 후 해당 방향에 맞는 스위치로 배선을 다시 연결해 주세요.

구매 전 호환이 궁금하신가요?

사용 중인 조이스틱 모델명 + 교체할 레버 모델명을 아이에스티몰 상품 문의로 알려주세요. 내부 연결부 사진을 함께 보내주시면 필요한 케이블 확인에 도움이 됩니다.
